# P7：MIPS 微系统设计

::: 结束了，不用每周都去课上考试了！:::

# 课下设计概述

要求实现的指令集为 MIPS-C4 ，即 LB、LBU、LH、LHU、LW、SB、SH、SW、ADD、ADDU、 SUB、SUBU、MULT、MULTU、DIV、DIVU、SLL、SRL、SRA、SLLV、 SRLV、SRAV、AND、OR、XOR、NOR、ADDI、ADDIU、ANDI、ORI、 XORI、LUI、SLT、SLTI、SLTIU、SLTU、BEQ、BNE、BLEZ、BGTZ、 BLTZ、BGEZ、J、JAL、JALR、JR、MFHI、MFLO、MTHI、MTLO、MFC0、MTC0、ERET，在 P6 的基础上新增加了 MFC0、MTC0、ERET

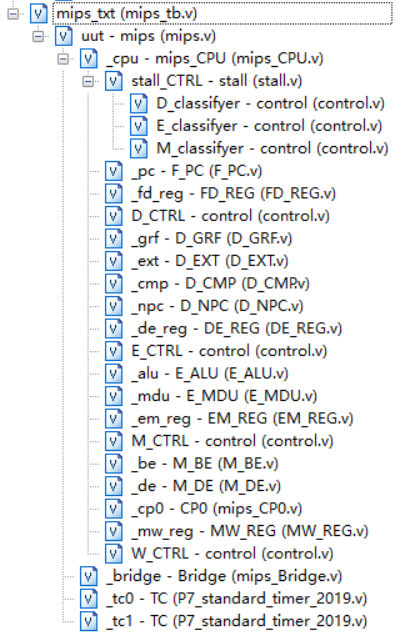

整体结构目录树如下：

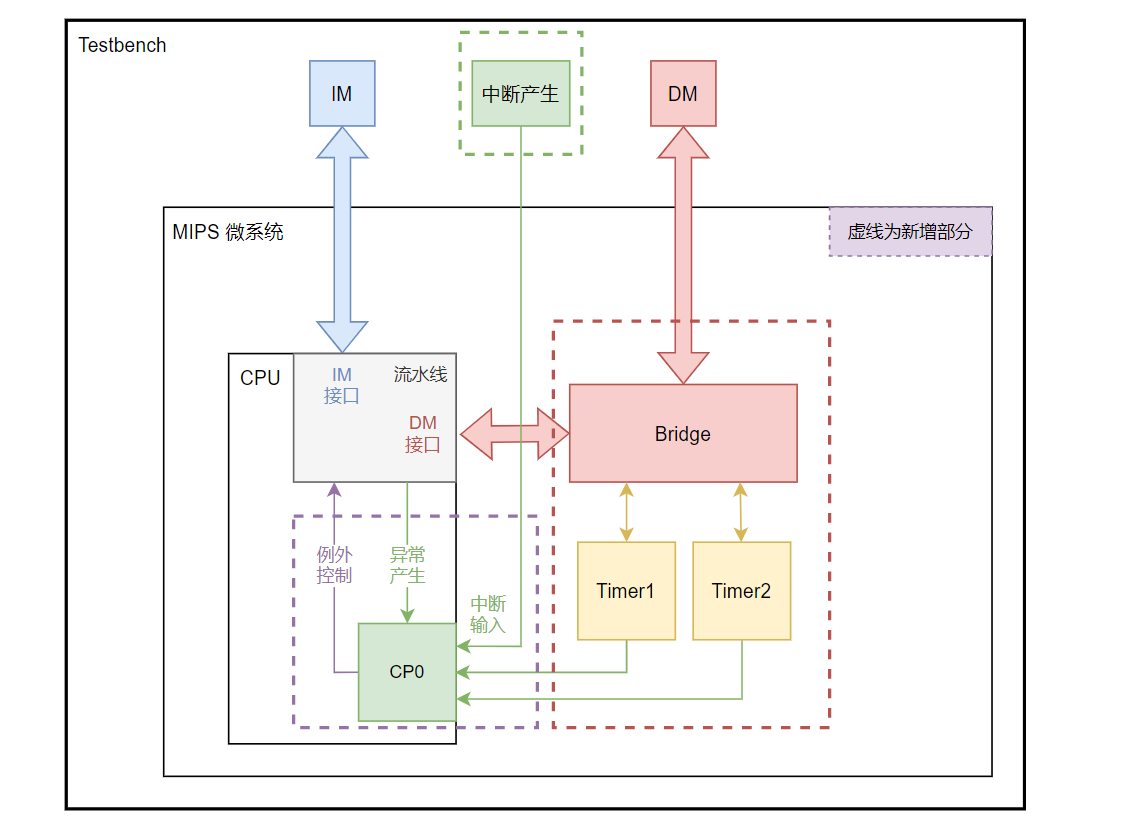

MIPS 微系统整体设计如下图（图片来源：2021 秋季计组教程）

P7 最难的就是课下，课下完成之后，课上就是三个提交窗口对课下进行强测，加一条指令，四过三即可

更难的是要读懂教程，因此这篇文章将尝试解读一下教程里面的内容

P7 主要还是要做三件事：更改流水线各级使之可以产生异常，添加 CP0 处理异常，添加 Bridge 与两个外设（计时器）交互，这三件事建议从前往后一件一件的做

首先对异常和中断的处理有一个整体的理解，可以理解成我们添加了两种新的跳转指令，第一种跳转的条件是指令执行时产生异常或者外部、外设发出了中断信号，跳转的位置是固定的 0x4180 ，至于怎么响应中断，怎么处理异常，从 0x4180 开始都是软件写好的，我们无需关心，跳转时要把相应的当前指令地址（如果是延迟槽的话就是当前指令地址 - 4）写入 EPC，第二种跳转条件是遇到 eret 指令，我们需要从当前位置跳回 EPC 中的地址，同时 ** eret 后面的指令不能被执行 **

第一种情况需要更改流水线各级，使之可以产生异常，发生异常之后，我们把异常信号一直传递到 M 级的 CP0，CP0 负责决定是否接受并处理这个异常，如果 CP0 决定处理，这时就需要进行跳转行为

第二种情况对于 eret 的处理，我们是在 D 级判断，如果出现 eret 指令，就需要置位 F_PC 和 NPC 分别为 EPC 和 EPC+4（想一想为什么要置位 NPC？）

对于异常的处理，按照教程，我们需要处理的异常包括下面几种

则可以发现我们要处理的部分包括 F 级的 IFU 部分，D 级的 Control 译码部分和 E 级的 ALU 部分以及最难的 M 级的 DM 部分

直接放出对应的代码块供参考

// ------ IFU ------

wire [31:0] tmp_F_PC;

F_PC _pc(

    .clk(clk),

    .reset(reset),

    .Req(Req),

    .PC_WrEn(PC_WrEn),

    .NPC(NPC),

    .PC(tmp_F_PC)

);

assign F_PC = D_eret ? EPC : tmp_F_PC;

assign F_EXC_AdEL = ((| F_PC[1:0]) | (F_PC < 32'h0000_3000) | (F_PC > 32'h0000_6ffc)) && !D_eret;

assign i_inst_addr = F_PC;

assign F_Instr = (F_EXC_AdEL) ? 32'd0 : i_inst_rdata;

// -----------------

可以看到关键在于对 F_EXC_AdEL 的赋值，为什么要向 PC 中传入 Req（中断请求）呢？显然是因为上面的第二条，如果出现中断 PC 需要立刻变成 0x4180；此外，按照要求，如果出现异常，向后提交的 Instr 应当是 0，所以会有最后一句

对于 D 级的不认识的指令异常，我们直接在 Control 里面修改，如果有无法译码的指令，直接连出来一个信号表示异常

assign D_EXC_RI = !(beq | bne | bgez | bgtz | blez | bltz |

                    j | jal | jalr | jr |

                    lb | lbu | lh | lhu | lw | sb | sh | sw |

                    lui | addi | addiu | andi | ori | xori | slti | sltiu |

                    add | addu | sub | subu | And | Nor | Or | Xor | ori | slt | sltu |

                    sll | sllv | sra | srav | srl | srlv |

                    ((opcode == 6'b000000) && (funct==6'b000000)) |

                    div | divu | mfhi | mflo | mthi | mtlo | mult | multu |

                    mtc0 | mfc0 | eret);

有些实现方式可能需要考虑 sll 和 nop 的问题，但是我貌似就不用，这里提醒一下

对于 ALU 的溢出检测，由于我们需要同时检测算术溢出和取值地址计算溢出，因此有两个，我们传入 ALU 的信号需要包括应当检测哪种类型的溢出，因此输入端口的定义如下，前两个输入就是检测什么溢出，后两个输出表示是否检测到异常：

module E_ALU(

    input ALUDMOv,

    input ALUAriOv,

    input [31:0] A,

    input [31:0] B,

    input [3:0] ALUOp,

    output reg [31:0] C,

    output EXC_AriOv,

    output EXC_DMOv

);

内部这样改，反正都差不多，直接放代码出来

wire [32:0] ext_A = {A[31], A}, ext_B = {B[31], B};

    wire [32:0] ext_add = ext_A + ext_B;

    wire [32:0] ext_sub = ext_A - ext_B;

    assign EXC_AriOv = (ALUAriOv) &&

                       ((ALUOp == `ALU_add && ext_add[32] != ext_add[31]) ||

                       (ALUOp == `ALU_sub && ext_sub[32] != ext_sub[31]));

    assign EXC_DMOv = (ALUDMOv) &&

                       ((ALUOp == `ALU_add && ext_add[32] != ext_add[31]) ||

                       (ALUOp == `ALU_sub && ext_sub[32] != ext_sub[31]));

M 级的检测主要是条件很多，需要对照着逐一检测，下面分别给出 BE 和 DE 里面检测储存和读取的异常检测

这个是储存的

wire ErrAlign = ((BEOp == `BE_sw) && (|Addr[1:0])) ||

                    ((BEOp == `BE_sh) && (Addr[0]));

    wire ErrOutOfRange = !(((Addr >= `StartAddrDM) && (Addr <= `EndAddrDM)) ||

                           ((Addr >= `StartAddrTC1) && (Addr <= `EndAddrTC1)) ||

                           ((Addr >= `StartAddrTC2) && (Addr <= `EndAddrTC2)));

    wire ErrTimer = (Addr >= 32'h0000_7f08 && Addr <= 32'h0000_7f0b) ||

                    (Addr >= 32'h0000_7f18 && Addr <= 32'h0000_7f1b) ||

                    (BEOp != `BE_sw && Addr >= `StartAddrTC1);

    assign M_EXC_AdES = (store) && (ErrAlign || ErrOutOfRange || ErrTimer || M_EXC_DMOv);

这个是读取的

wire ErrAlign = ((DEOp == `DE_lw) && (|Addr[1:0])) ||

                    ((DEOp == `DE_lh || DEOp == `DE_lhu) && (Addr[0]));

    wire ErrOutOfRange = !(((Addr >= `StartAddrDM) && (Addr <= `EndAddrDM)) ||

                           ((Addr >= `StartAddrTC1) && (Addr <= `EndAddrTC1)) ||

                           ((Addr >= `StartAddrTC2) && (Addr <= `EndAddrTC2)));

    wire ErrTimer = (DEOp != `DE_lw) && (Addr >= `StartAddrTC1);

    assign M_EXC_AdEL = (load) && (ErrAlign || ErrOutOfRange || ErrTimer || M_EXC_DMOv);

宏自己定义去，我就不放了

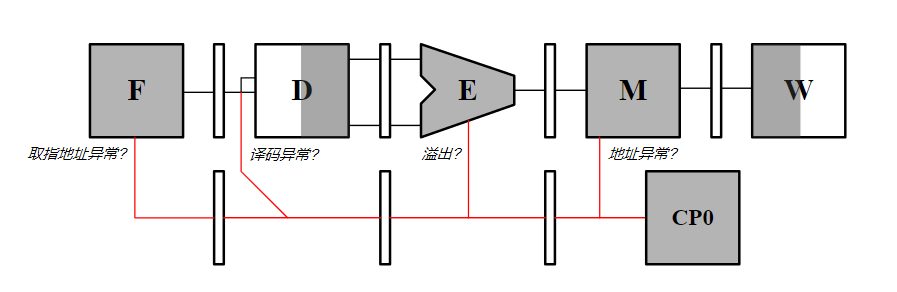

现在我们就实现了下图中的检测功能

下面我们需要实现的是图中红线的功能，即异常码随流水线传递，直至提交到 CP0，注意如果一条指令出现多个异常以先出现的为准，具体在下面代码可以看出

// D 级

assign D_EXCCode = tmp_D_EXCCode ? tmp_D_EXCCode :

                   D_EXC_RI ? `EXC_RI :

                   `EXC_None;

// E 级

assign E_EXCCode = (tmp_E_EXCCode) ? tmp_E_EXCCode :

                   (E_EXC_AriOv) ? `EXC_Ov :

                   `EXC_None;

// M 级

assign M_EXCCode = (tmp_M_EXCCode) ? tmp_M_EXCCode :

                   (M_EXC_AdES) ? `EXC_AdES :

                   (M_EXC_AdEL) ? `EXC_AdEL :

                   `EXC_None;

注意对于处于延迟槽中的指令，我们的 EPC 需要在 CP0 中特殊处理，因此当前指令是否在延迟槽内，我们需要新开一个信号 isInDelaySlot 跟着一起流水，另外对于阻塞插入的 nop，PC 值和 isInDelaySlot 都不正确，因此我们需要在 DE 流水线寄存器中特殊处理，利用下面的代码即可解决问题

if(flush || reset || Req || Stall) begin

    E_PC <= Stall ? D_PC : (Req ? 32'h0000_4180: 32'd0);

    E_Instr <= 32'd0;

    E_rs_data <= 32'd0;

    E_rt_data <= 32'd0;

    E_ext32 <= 32'd0;

    E_b_jump <= 0;

    E_DelaySlot <= Stall ? D_DelaySlot : 0;

    E_EXCCode <= 0;

end

我们既然已经实现了异常的检测与传递，下面就是 P7 异常处理的核心 CP0 处理器，它负责接受前面传来的异常信号和外部传入的中断信号，然后综合分析决定是否响应这个异常

# CP0 协处理器

介绍

协处理器 0，包含 4 个 32 位寄存器，用于支持中断和异常。

端口定义

功能定义

内部主要干两件事，处理异常中断和管理那四个寄存器（我们只需要实现其中 4 个就行，注意还有两个是只读的，写入应该忽略）

请注意：不管教程和 PPT 写的是啥鬼玩意，那四个寄存器每一个寄存器请务必开满 32 位！！！

否则课上会 GG

管理寄存器就跟乘除槽管理 HI 和 LO 一样，开四个寄存器，然后根据 mfc0 和 mtc0 这两条指令处理他们的值就好

处理异常时需要干下面几件事：

将异常码 ExcCode、是否处于延迟槽中的判断信号 isInDelaySlot 和 ** 当前 PC（如果取指地址异常则传递错误的 PC 值）** 一直跟着流水线到达 M 级直至提交至 CP0，由 CP0 综合判断分析是否响应该异常

如果需要响应该异常，则 CP0 输出 Req 信号置为 1，此时 FD、DE、DM、MW 寄存器响应 Req 信号，清空 Instr，将 PC 值设为 0x4180，然后输入 F 级的 NPC 也被置为 0x4180，下一条指令从 0x4180 开始执行

当外设和系统外部输入中断信号时，CP0 同样也会确认是否响应该中断，然后把 Req 置为 1，执行相同的操作。异常中断同时发生则中断优先！

当系统外部输入中断信号时，CP0 还会输出一个 TestIntResponse 信号指示是否响应外部中断信号，如果响应则系统会相应去写 0x7f20 地址，从而时外部中断信号停止（2021 年新增！）

还有一件事是关于乘除槽的，如果有异常在乘除槽之前被检出，那么就不执行乘除法，简单来说就是开启乘除槽条件在 Start 为 1 的基础上还要加一个 Req 为 0，这一点看一卡代码就行

如果是 eret 指令，那么 EXL 需要置 0，表明当前处于用户态，并没有在处理异常（这时候可以响应别的异常了），对于 eret 指令，我们还需要修改 NPC，因为不管是跳到异常处理程序还是跳回去都需要改变 NPC 的值，具体的改变代码如下：

assign NPC = (Req) ? 32'h0000_4180 :

             (eret) ? EPC + 4:

             (NPCOp == `NPC_pc4) ? F_PC + 4 :

             (NPCOp == `NPC_jr_jalr) ? rs :

             (NPCOp == `NPC_b && b_jump) ? D_PC + 4 + <!--swig0-->, imm16, 2'b00} :

             (NPCOp == `NPC_j_jal) ? {D_PC[31:28], imm26, 2'b00} :

             F_PC + 4;

对于新加的两条处理 CP0 寄存器的指令，我没加任何转发，只是做了阻塞

只需要在 stall_control 里面加一句话就行：

wire stall_eret = (D_eret) && ((E_mtc0 && E_rd_addr == 5'd14) || (M_mtc0 && M_rd_addr == 5'd14));

# Bridge

系统桥是处理 CPU 与外设（两个计时器）之间信息交互的通道

CPU 中 store 类指令需要储存的数据经过 BE 处理后会通过 m_data_addr, m_data_byteen, m_data_wdata 三个信号输出到桥中，桥会根据写使能 m_data_byteen 和地址 m_data_addr 来判断到底写的是内存还是外设，然后给出正确的写使能

load 类指令则是全部把地址传递给每个外设和 DM 中，然后桥根据地址选择从应该反馈给 CPU 从哪里读出来的数据，然后 DE 在处理读出的数据，反馈正确的结果

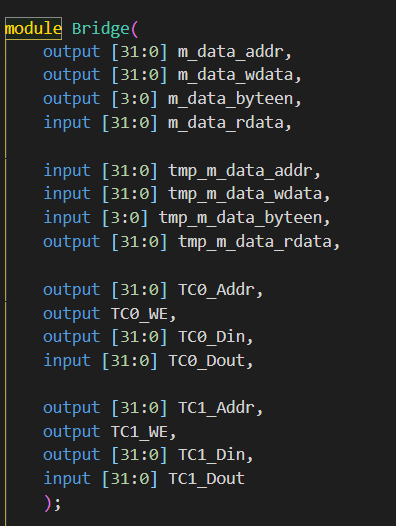

Bridge 的端口列表如下：

这个很容易加的，直接根据地址选择是读内存还是外设，是传给 CPU 外设读出来的数据还是内存的数据

对于我的设计而言，CPU 仅仅与 Bridge 交互，输出地址、输出数据、输入的数据全部进入 Bridge 里面，然后 Bridge 会根据地址判断到底是往哪里写，又反馈给 CPU 什么数据

不用担心越界的问题，这次的 DM 和 Timer 都是助教给的，他们已经考虑的很全面了

# 顶层 Mips 微系统

最后 mips.v 中实例化 CPU，Bridge，TC0 和 TC1 三个模块相互交互

利用这样两句实现写 0x7f20，停止中断使能（2021 新增！）

# 课上测试说明

就是强测一下，按照我上面提到的注意点，根本不会出现任何问题

加的那条指令描述如下：

tltiu $t0, imm16 ，如果 GPR [rs] < imm16，那么会产生 Trap (EXCCode = 13) 的异常，imm16 符号扩展

解法如下

• 加一下 Trap 异常，就是在 def.v 里面定义一下
• 决定在哪里处理异常，反正我是在 E 级，然后把它放进 calc_i 类指令里，自动转发阻塞支持
• 在 ALU 里面加一句判断，多连出来一个异常指示信号
• 重点在这里：我们已经把它归入 calc_i 类，但是这条指令不应当写寄存器，因此在要写的寄存器编号那里需要特判一下，把这条指令要写的寄存器特判为 0
• 然后就搞定了

# 思考题参考答案

1. 我们计组课程一本参考书目标题中有 “硬件 / 软件接口” 接口字样，那么到底什么是 “硬件 / 软件接口”？（Tips：什么是接口？和我们到现在为止所学的有什么联系？）

   “硬件 / 软件接口” 是指令（机器码）。硬件实现了一些功能，并按照规约可以被相应的指令所操控。软件通过规约使用相应的指令操控硬件完成相应的功能，从而达到软件所期望的效果。指令在这个过程中实现了硬件软件的对接，因此是 “硬件 / 软件接口”。

2. BE 部件对所有的外设都是必要的吗？

   不是，只有对字节 / 半字有存取需求的才有必要。

3. 请阅读官方提供的定时器源代码，阐述两种中断模式的异同，并分别针对每一种模式绘制状态转移图。

   见计时器说明文档。

4. 请开发一个主程序以及定时器的 exception handler。整个系统完成如下功能：

   1. 定时器在主程序中被初始化为模式 0；

   2. 定时器倒计数至 0 产生中断；

   3. handler 设置使能 Enable 为 1 从而再次启动定时器的计数器。2 及 3 被无限重复。

   4. 主程序在初始化时将定时器初始化为模式 0，设定初值寄存器的初值为某个值，如 100 或 1000。（注意，主程序可能需要涉及对 CP0.SR 的编程，推荐阅读过后文后再进行。）

      .text
      li $12, 0x0401
      mtc0 $12, $12
      li $1, 100
      li $2, 9
      sw $1, 0x7f04($0)
      sw $2, 0x7f00($0)

      dead_loop:
      j dead_loop
      nop

      .ktext 0x4180
      li $1, 100
      li $2, 9
      sw $1, 0x7f04($0)
      sw $2, 0x7f00($0)
      eret


5. 请查阅相关资料，说明鼠标和键盘的输入信号是如何被 CPU 知晓的？

   鼠标和键盘产生中断信号，进入中断处理区的对应位置，将输入信号从鼠标和键盘中读入寄存器。
