# P4 课下项目：单周期 CPU 设计 - Verilog 实现

# 总体设计概述

要求实现的指令集包括 addu，subu，ori，lw，sw，beq， jal，jr，lui，nop

利用 Verilog 来实现时，参考了 P3 的 Logisim 电路设计，也做了一些改变

整体架构与高小鹏老师课件中的图类似

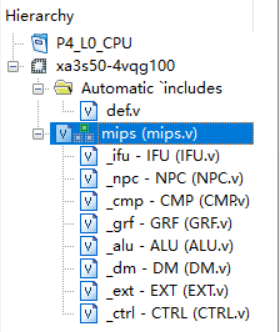

文件的树形结构层次如下

# 关键模块定义

变量名的命名遵从以下约定：

• 元件的命名为下划线开头的小写字母单词，例如 _grf ， _alu 等
• 电线 wire 的命名为以下划线分隔的小写字母单词，例如 ALU 的 32 位输出命名为 alu_ans ，GRF 的两个数据输出命名为 grf_rd1 和 grf_rd2 ，判断是否是 addu 指令的电线命名为 addu
• 控制信号如果关于元件的操作以 Op 结尾，如 ALUOp ， DMOp 等；如果是多路选择器的控制信号，则以 Sel 结尾，如 GRFA3Sel ， GRFWDSel 和 ALUBSel 等；如果是写使能信号则以 WrEn 结尾，如 GRFWrEn ， DMWrEn 等
• 端口命名与 P3 相同
• 控制信号的宏定义命名为元件名 + 下划线 + 功能，如 ALU_add ， NPC_jal_j ， DM_w ， DM_hu 等
• opcode 和 funct 信号的宏命名为 op / fun + 下划线 + 大写指令名，如 op_ADDU ， fun_ADDU
• 所有的宏定义均包含在 def.v 文件内

# GRF（寄存器堆）

端口说明

# 控制信号说明

1. GRFA3Sel

2. GRFWDSel

# IFU（取指单元）

把 PC 和 IM 合在一起形成了 IFU

# EXT（位扩展）

将 16 位二进制数进行零扩展或符号扩展到 32 位

控制信号说明

# ALU（算术逻辑单元）

端口说明

控制信号说明

1. ALUOp

2. ALUBSel

# CMP（比较器）

把原来 ALU 中比较值是否相等的运算移到了 CMP 里面，去指导 beq 这一类型的指令是否跳转

控制信号目前只有 CMP_beq ，未来可以扩展

`timescale 1ns / 1ps

`include "def.v"

module CMP(

    input [31:0] rs,

    input [31:0] rt,

    input [2:0] CMPOp,

    output jump

    );

    wire eq = (rs == rt);

    wire ne = !eq;

    wire le0 = (rs < 0);

    wire ge0 = (rs > 0);

    wire eq0 = (rs == 0);

    assign jump = (CMPOp == `CMP_beq && eq) ? 1 : 0;

endmodule

端口说明

# NPC（次地址计算单元）

把 beq 是否执行的判断交给了 CMP ，直接根据输入信号 jump 判断是否跳转

端口说明

# 控制信号说明

# DM（数据储存器）

端口说明

控制信号说明

# 数据通路分析

CTRL 同时承担了译码的任务

CTRL 首先可以用许多 wire 去表示当前的指令是什么

wire addu = (opcode == `op_ADDU && funct == `fun_ADDU);

    wire subu = (opcode == `op_SUBU && funct == `fun_SUBU);

    wire ori = (opcode == `op_ORI);

    wire lui = (opcode == `op_LUI);

    wire lw = (opcode == `op_LW);

    wire sw = (opcode == `op_SW);

    wire beq = (opcode == `op_BEQ);

    wire j = (opcode == `op_J);

    wire jal = (opcode == `op_JAL);

    wire jr = (opcode == `op_JR && funct == `fun_JR);

然后再用一堆多路选择器去处理各种信号，例如

assign ALUOp = (addu | lw | sw) ? `ALU_add :

                   (subu) ? `ALU_sub :

                   (ori) ? `ALU_or :

                   (lui) ? `ALU_lui :

                   4'b0000;

最后在顶层 mips.v 文件里面实例化所有元件即可

先定义一堆导线，自己记得每个是干啥用的

wire[4:0] addr_rt, addr_rd, addr_rs, shamt;

    wire[15:0] imm16;

    wire[25:0] imm26;

    wire[31:0] imm32;

    wire[31:0] pc, npc, pc4;

    wire[31:0] grf_rd1, grf_rd2;

    wire[31:0] alu_ans;

    wire[31:0] dm_rd;

    wire[31:0] instr;

    wire jump;

    //wire overflow;

    wire[3:0] ALUOp;

    wire[2:0] CMPOp;

    wire[2:0] DMOp;

    wire[1:0] GRFA3Sel, GRFWDSel;

    wire ALUBSel, DMWrEn, EXTOp, GRFWrEn;

    wire[2:0] NPCOp;

然后接上，例如

NPC _npc(

        .PC(pc),

        .imm26(imm26),

        .imm16(imm16),

        .rs(grf_rd1),

        .jump(jump),

        .NPCOp(NPCOp),

        .PC4(pc4),

        .NPC(npc)

    );

# 调试过程记录

• 需要注意本次实验 IM 和 DM 均扩展到了 4KB，因此输入地址位需要取 [11:2] 位

# 调试方法与辅助工具

采用随机程序生成和自动化测试的方法，支持的指令有 addu，subu，ori，lw，sw，beq， jal，lui，nop

采用 C 语言生成随机程序，用 iverilog 和 gtkwave 编译模拟， cmd / powershell 命令行脚本自动化循环测试的方式

# 思考题

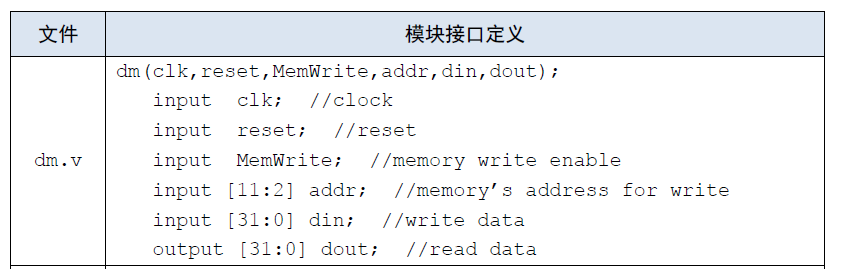

1. 根据你的理解，在下面给出的 DM 的输入示例中，地址信号 addr 位数为什么是 [11:2] 而不是 [9:0]？这个 addr 信号又是从哪里来的？

MIPS 中以字节为单位，而在我们设计的 DM 中，每一个 reg[31:0] 为一个单位。

Addr 来自 ALU 的输出端口，代表要读取的 DM 存储器的地址，在我们的 4KB 的 DM 设计中应当取 [11:0]，又因为按字节寻址，因此取 [11:2]

2. 思考 Verilog 语言设计控制器的译码方式，给出代码示例，并尝试对比各方式的优劣

三目运算符

assign ALUOp = (addu | lw | sw) ? `ALU_add :

               (subu) ? `ALU_sub :

               (ori) ? `ALU_or :

               (lui) ? `ALU_lui :

               4'b0000;

case 语句

case(ALUOp)

	`ALU_add: C = A + B;

	`ALU_sub: C = A - B;

	`ALU_or: C = A | B;

	`ALU_and: C = A & B;

	`ALU_xor: C = A ^ B;

	`ALU_sll: C = B << shamt;

	`ALU_srl: C = B >> shamt;

	`ALU_sra: C = $signed($signed(B) >> shamt);

	`ALU_lui: C = B << 16;

	// Ready for add other instructions...

	default: C = 32'h0000_0000;

endcase

此外还可以用 if...else... 语句

• assign 三目运算符不需要自己再定义寄存器

• case 语句和 assign 都可以通过宏定义的方式使代码更加美观，增强可读性

• if...else... 语句没用过

3. 在相应的部件中，reset 的优先级比其他控制信号（不包括 clk 信号）都要高，且相应的设计都是同步复位。清零信号 reset 所驱动的部件具有什么共同特点？

都是存储器，例如 PC 、 GRF 和 DM

4. C 语言是一种弱类型程序设计语言。C 语言中不对计算结果溢出进行处理，这意味着 C 语言要求程序员必须很清楚计算结果是否会导致溢出。因此，如果仅仅支持 C 语言，MIPS 指令的所有计算指令均可以忽略溢出。 请说明为什么在忽略溢出的前提下，addi 与 addiu 是等价的，add 与 addu 是等价的。提示：阅读《MIPS32® Architecture For Programmers Volume II: The MIPS32® Instruction Set》中相关指令的 Operation 部分 。

根据 RTL 语言描述： addi 与 addiu 的区别在于当出现溢出时， addiu 忽略溢出，并将溢出的最高位舍弃； addi 会报告 SignalException(IntegerOverflow)

故忽略溢出，二者等价。

5. 根据自己的设计说明单周期处理器的优缺点。

• 优点：设计简单，扩展性好
• 缺点：时钟频率取决于执行时间最长的指令，整体时钟周期长，效率较低

详细代码暂不提供

可以参考其他 dl 的，比如 %% Harahan 大佬的代码 buaa-CO-2021 / 计组 /p4 课下 at main・Harahan/buaa-CO-2021 (github.com)

UPD：2021/11/17

# 添加指令的注意事项

在考试之前总结一下如何添加各种类型指令，对号入座就行

# b 类型指令

添加 CMPOp ， EXT 为 EXT_sign ，修改 NPCOp ，在 NPC_b 中添加新指令

如果有 and link 要求则修改 GRFWrEn 为 (指令 & jump) 或者加上 !(指令 & !jump) ， GRFA3Sel 为 A3Sel_ra （待写入寄存器为 $ra ）， GRFWDSel 为 WDSel_pc4

不需要改动 ALUOp ， DMOp ， DMWrEn ， ALUBSel

需要在 CMP 里面添加跳转条件验证， NPC 里面不需要改动

# j 类型指令

无条件跳转，不需要验证跳转条件，即不经过 CMP

课下基本已经加完了

剩一个 jalr ，注意跳转的地址来自 $rs ，写入的地址不是 $ra 了， GRFA3Sel 应该是 A3Sel_rd

# 计算型指令

calc_r 不涉及立即数， ALUBSel 是 BSel_rt ， ALU 添加对应逻辑即可

calc_imm 涉及立即数，添加 EXTOp 对应信号， ALUBSel 选 BSel_imm ， ALU 添加对应逻辑即可

GRFWDSel 选 WDSel_aluans ， GRFA3Sel 选 A3Sel_rd ， GRFWrEn 置为 1

# 访存型指令

EXT 为 EXT_sign ， ALU 为 ALU_add ， ALUBSel 为 BSel_imm ， DMWrEn 和 GRFWrEn 根据需要判断

添加 DMOp ，在 DM 模块中根据要求添加对应逻辑， ALU 添加对应逻辑即可

如果是写寄存器， GRFWDSel 选 WDSel_dmrd ， GRFA3Sel 选 A3Sel_rt ， GRFWrEn 置为 1，在 DM 最后的 assign 赋值中添加逻辑

如果是写内存， GRFWrEn 置为 0， DMWrEn 置为 1，在 DM 的 case 语句中添加逻辑
